במהלך ייצור חומצה גופרתית, כמות גדולה של אנרגיה תרמית נוצרת במהלך שריפת גופרית והמרת דו-תחמוצת הגופרית. כיצד ניתן לשחזר את החום הזה ולהמיר אותו לאנרגיה שמיש?
שחזור חום פסולת הוא חלק חשוב בתכנון מערכת ייצור חומצה גופרתית. במקום לשחרר ישירות חום תהליך-בטמפרטורה גבוהה, המערכת משתמשת בדוודים, מחליפי חום וציוד לייצור קיטור כדי להעביר אנרגיה תרמית לקיטור שמיש. אנרגיה משוחזרת זו יכולה לתמוך בשירותי מפעל, להפחית את הביקוש לאנרגיה חיצונית ולשפר את שילוב התהליך הכולל.
מערכת שחזור חום מתוכננת כהלכה דורשת תיאום בין בקרת טמפרטורת בעירה, קירור גז, יצירת קיטור וניצול חום בתהליך. בחירת ציוד השחזור, פרמטרי ההפעלה ושיטת האינטגרציה משפיעה ישירות על יציבות מערכת הייצור.
הבנת שחזור חום פסולת בייצור חומצה גופרתית
תהליך ייצור החומצה הגופרתית כולל מספר תגובות-בטמפרטורה גבוהה. מקור החום העיקרי הראשון מגיע משריפת גופרית.
גופרית נוזלית מרוססת לתוך תנור הגופרית ומגיבה עם אוויר יבש ליצירת דו תחמוצת הגופרית (SO₂). תגובת בעירה זו מייצרת גז בטמפרטורה גבוהה-, כאשר טמפרטורות יציאה בדרך כלל מגיעות לסביבות 1000 מעלות.
במקום לאפשר לחום זה ללכת לאיבוד, הגז עובר דרך דוד פסולת. הדוד מעביר חום מגז התהליך למים, יוצר קיטור תוך הפחתת טמפרטורת הגז לפני הכניסה לקטע ההמרה.
מקור החום השני מגיע מהמרה קטליטית. במהלך החמצון של SO₂ לטריאוקסיד גופרית (SO₃), התגובה משחררת חום נוסף. מחליפי חום ואקונומייזרים משמשים בשלבי המרה שונים כדי לשלוט בטמפרטורת הגז ולשחזר אנרגיה תרמית.
מערכת שחזור חום מלאה כוללת בדרך כלל:
רכיבים אלה פועלים יחד כדי להחזיר חום משלבי תהליך שונים ולספק קיטור לתפעול המפעל.
תהליך עיקרי של שחזור חום פסולת
1. ייצור גז-בטמפרטורה גבוהה
התהליך מתחיל בשריפת גופרית.
גופרית מותכת נכנסת לכבשן הגופרית ומגיבה עם חמצן מאוויר יבש:
התגובה מייצרת זרם גז בטמפרטורה- גבוהה המכיל SO₂. יש להפחית את הטמפרטורה של גז הבעירה לפני הכניסה לממיר הקטליטי מכיוון שהזרז דורש תנאי הפעלה מבוקרים.
2. העברת חום דרך דוד פסולת
גז SO₂ בטמפרטורה-גבוהה נכנס לדוד חום הפסולת.
בתוך הדוד עובר חום מצד הגז לצד המים. הטמפרטורה של גז התהליך יורדת, בעוד מים סופגים אנרגיה תרמית והופכים לקיטור.
בפרויקטים תעשייתיים של חומצה גופרתית, דודי חום פסולת מתוכננים לפי:
- טמפרטורת הגז
- קצב זרימת גז
- דרישות לחץ קיטור
- קיבולת מפעל
לדוגמה, מערכת לייצור חומצה גופרתית עשויה להשתמש בתצורת דודי חום פסולת של 4.2MPa כדי לשחזר חום בעירה וליצור קיטור לניצול במורד הזרם.
3. חימום וניצול קיטור
הקיטור שנוצר עלול להכיל לחות ולדרוש חימום נוסף.
הקיטור עובר דרך מחממי-על שבהם אנרגיה תרמית נוספת מגבירה את טמפרטורת הקיטור.
ניתן לספק קיטור מחומם ל:
- מערכות שירות לצמחים
- דרישות חימום
- ציוד מכני
- רשתות קיטור חיצוניות
בפרויקטים מסוימים, קיטור מוחזר הופך לחלק ממערכת ניהול האנרגיה הכוללת של המתקן הכימי.
4. שחזור חום במהלך ההמרה
לאחר התאוששות חום בעירה, גז SO₂ נכנס לממיר.
התגובה הקטליטית:
משחרר אנרגיה תרמית נוספת.
מחליפי חום מותקנים בין שלבים קטליטיים כדי לשלוט בטמפרטורת התגובה ולשחזר חום.
ניתן להשתמש באנרגיה המוחזרת ל:
- התאם את טמפרטורת הגז הנכנס
- שפר את האיזון התרמי
- תמיכה בייצור קיטור
השילוב של שחזור חום בעירה ושחזור חום המרה משפר את ניצול האנרגיה של תהליך הייצור כולו.
גורמים מרכזיים המשפיעים על עיצוב מערכת שחזור חום פסולת
בקרת טמפרטורת תהליך
בקרת טמפרטורה היא קריטית מכיוון שגם בעירה וגם המרה קטליטית דורשות טווחי פעולה ספציפיים.
אם טמפרטורת הגז גבוהה מדי, לחץ הציוד עלול לעלות. אם הטמפרטורה נמוכה מדי, יעילות התגובה הקטליטית עלולה לרדת.
מערכת השחזור חייבת לאזן בין פינוי חום לבין דרישות תהליך.
דרישות Steam
לפרויקטים שונים יש דרישות קיטור שונות.
במהלך התכנון ההנדסי, הספקים צריכים להעריך:
- לחץ קיטור נדרש
- צריכת קיטור
- מקורות חום זמינים
- חיבור למערכות שירות קיימות
מערכת הקיטור צריכה להתאים ליעד הייצור ולמבנה האנרגיה של המפעל.
בחירת חומרי ציוד
גז בטמפרטורה- גבוהה ותנאי חומציות יוצרים אתגרים לחומרי ציוד.
העיצוב צריך לשקול:
- טמפרטורת הפעלה
- הרכב הגז
- תנאי קורוזיה
- לחץ מכני
בחירת חומרים מתאימה עוזרת לשמור על אמינות הציוד במהלך פעולה רציפה.
שילוב מערכת
שחזור חום פסולת אינו יחידה עצמאית. זה חייב להיות משולב עם:
- מערכת בעירה גופרית
- סעיף המרה
- רשת חילופי חום
- מערכת Steam
- מערכת בקרה אוטומטית
נדרשת גישה הנדסית מלאה כדי להבטיח תיאום בין יחידות תהליך שונות.

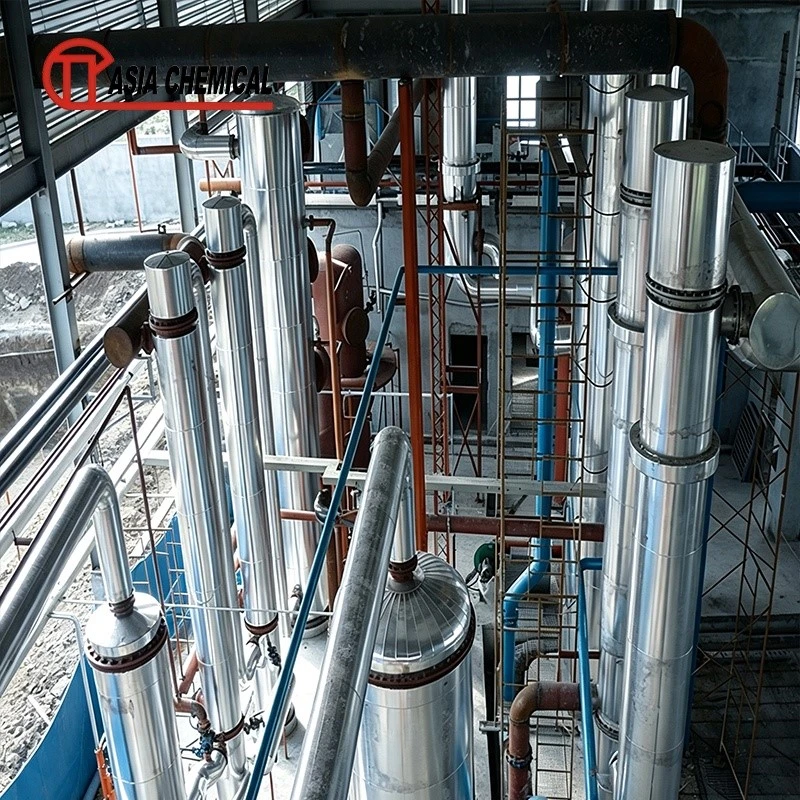

אסיה כימית הנדסה ושות', בע"מ פסולת פתרונות שחזור חום
אסיה כימית ושות', בע"ממספקת פתרונות הנדסה כימית לפרויקטים של ייצור תעשייתי, כולל עיצוב תהליכים, שילוב ציוד ותמיכה טכנית.
עבור פרויקטים של מפעל חומצה גופרתית, החברה מתמקדת בשילוב של מערכות בעירה גופרית, המרה קטליטית, ספיגה והשבת חום פסולת.
צוות ההנדסה מעריך את דרישות הפרויקט כולל:
- כושר ייצור
- יעד יצירת קיטור
- מפרט חומרי גלם
- תנאי שירות
- פריסת צמח
החברה מספקת תכנון טכני עבור מערכות שחזור חום פסולת, כולל בחירת ציוד, חיבור תהליכים ותכנון ניצול אנרגיה.
הפתרון מכסה תיאום ציוד מרכזי כגון דודי חום פסולת, מחליפי חום, מערכות קיטור ויחידות בקרת תהליכים. באמצעות ניתוח הנדסי ושילוב מערכות, Asia Chemical Engineering Co., Ltd עוזרת ללקוחות לפתח מערכות ייצור המשלבות עיבוד כימי עם שחזור אנרגיה.
ידע בתעשייה: מדוע שחזור חום פסולת חשוב בתכנון מפעל כימי
צריכת אנרגיה היא גורם חשוב בהפעלת מפעל כימי. מערכות ייצור מסורתיות משחררות לעתים קרובות גזים בטמפרטורה- גבוהה לאחר תגובות, וכתוצאה מכך לאובדן אנרגיה תרמית.
שחזור חום פסולת משנה גישה זו על ידי התייחסות לחום התהליך כמקור אנרגיה שמיש.
בייצור חומצה גופרתית, הבעירה של גופרית ותגובות חמצון מייצרות חום באופן טבעי. על ידי התקנת ציוד התאוששות, ניתן להמיר אנרגיה תרמית זו לקיטור במקום לפרוק.
היתרונות של שחזור חום כוללים:
- ניצול טוב יותר של אנרגיית התהליך
- ביקוש מופחת לאספקת קיטור חיצונית
- שיפור מאזן האנרגיה הכללי של הצמח
- דרישות אנרגיה תפעוליות נמוכות יותר
בעת תכנון מפעל כימי חדש, המהנדסים בדרך כלל שוקלים שחזור חום בשלב תכנון התהליך הראשוני במקום להוסיף אותו לאחר הבנייה. אינטגרציה מוקדמת מאפשרת סידור ציוד טוב יותר, תכנון צינורות ותכנון שירות. פרויקטים עתידיים של מפעלים כימיים צפויים להתמקד יותר בשילוב אנרגיה, אופטימיזציה של תהליכים וניהול פליטות. שחזור חום פסולת ימשיך להוות שיקול הנדסי חשוב עבור מתקני ייצור חומצה גופרתית.
שאלות נפוצות
1. מה המטרה של שחזור חום פסולת במפעל חומצה גופרתית?
שחזור חום פסולת לוכד אנרגיה תרמית שנוצרת במהלך שריפת גופרית והמרת SO₂, ולאחר מכן ממירה אותה לקיטור שמיש.
2. באיזה ציוד משתמשים להשבת חום פסולת?
הציוד העיקרי כולל דודי פסולת, תופי קיטור, מחממי-על, חסכונים ומחלפי חום.
3. כמה אדים יכולים להיווצר מחום מוחזר?
ייצור הקיטור תלוי בקיבולת המפעל, תכנון התהליך, תנאי מקור החום ודרישות לחץ הקיטור. פרויקט ספציפי מצריך חישוב הנדסי.
4. מדוע בקרת טמפרטורה חשובה במערכות שחזור חום?
התהליך דורש טמפרטורות מבוקרות לבעירה, המרה קטליטית והגנה על ציוד. ציוד לשחזור חום חייב לאזן את העברת האנרגיה ואת תנאי התהליך.
5. האם ניתן להתאים מערכות לשחזור חום פסולת?
כֵּן. ניתן לתכנן את המערכת לפי כושר ייצור, ביקוש לקיטור, תנאי האתר ומערכות שירות קיימות.
